Figura 8 Cavo in fibra ottica
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTC8Y |

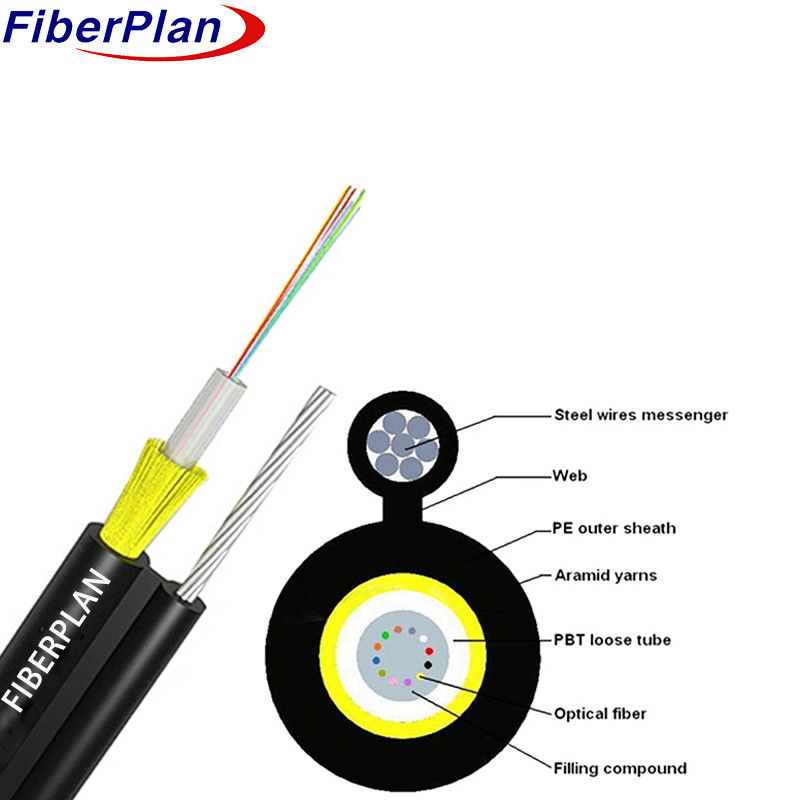

Figura 8 GYXTC8Y ad alta resistenza con filati di aramide
Descrizione
Le fibre sono contenute in un tubo di plastica ad alto modulo, riempito con un composto resistente all'acqua,
Questa sezione del cavo, insieme ai fili che servono come
Il supporto, è finalizzato con una guaina PE per creare una struttura a figura 8.
Applicazione
La presente specifica descrive i criteri generali per un cavo ottico a tubo centrale autoportante di tipo Figura 8 destinato
per gli impianti aerei e aerei.
Caratteristiche
1 La resistenza non metallica offre una resistenza eccezionale alle interferenze elettromagnetiche.
2 La progettazione del tubo sciolto è dimostrata per garantire prestazioni affidabili.
3 Mostra un'eccezionale resistenza meccanica e ambientale.
4 Offre una buona flessibilità e capacità di piegatura.
5 Diametro esterno compatto, leggero e facile da installare.
6 Il rinforzo in kevlar migliora notevolmente la resistenza alla trazione del cavo.
Dettagli della costruzione del cavo
| Specificità | Dettagli |
|---|---|
| Numero di fibre | da 1 a 12 nuclei |
| Materiale di tubo sciolto | PBT |
| Diametro del tubo sciolto | 3.0 mm ± 0,2 mm |
| Diametro del filo di acciaio autoappoggiante | 1.6 mm |
| Diametro complessivo del cavo | 4.0 mm × 6,0 mm |
| Peso del cavo per chilometro | 45 kg/km |
Colore della fibra
| Numero di fibre per tubo | 8 nuclei |
|---|---|
| 1 | Blu |
| 2 | Arancione |
| 3 | Verde |
| 4 | Marrone |
| 5 | Grigio |
| 6 | Bianco |
| 7 | Rosso |
| 8 | Nero |
| 9 | Giallo |
| 10 | Viola |
| 11 | Rosa |
| 12 | Acqua |
Caratteristiche meccaniche del cavo
| Core | Diametro del cavo | Peso |
|---|---|---|
| 1-12 | 4.0×6.0 | 45 kg/km |
| Parametro | Dettagli |
|---|---|
| Intervallo di temperatura | -40°C a +70°C |
| Radius di piegatura min (a lungo termine) | 10D (D = diametro del cavo) |
| Radius di piegatura minimo (a breve termine) | 20D (D = diametro del cavo) |
| Min Resistenza alla trazione ammissibile (a lungo termine) | 700N |
| Min Resistenza alla trazione ammissibile (a breve termine) | 1200N |
| Temperatura di funzionamento | -40°C a +70°C |
| Temperatura di installazione | -20°C a +60°C |
| Temperatura di conservazione | -40°C a +70°C |
Caratteristica della fibra
| Stile di fibra | Unità | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Attenuazione | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Cosa? | - Cosa? |
| Dispersione | 1550 nm | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | - Cosa? |
| Dispersione | 1625 nm | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | - Cosa? |
| Larghezza di banda | 850 nm | - Cosa? | - Cosa? | ≥ 400 MHz·km | ≥ 160 MHz·km | - Cosa? |
| Larghezza di banda | 1300 nm | - Cosa? | - Cosa? | ≥ 800 MHz·km | ≥ 500 MHz·km | - Cosa? |
| Lunghezza d'onda di dispersione zero | nm | 1300-1324 | ≥ 1302, ≤ 1322 | - Cosa? | - Cosa? | ≥1295, ≤1320 |
| Pendiente di dispersione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | |
| Valore del collegamento di progettazione PMD | Ps ((nm^2·km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? |
| Lunghezza d'onda di taglio della fibra λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Cosa? | - Cosa? | - Cosa? |
| Lunghezza d'onda di taglio del cavo λcc | nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? |
| MFD | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| MFD | 1550 nm | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? |
| Apertura numerica (NA) | - Cosa? | - Cosa? | 0.200+/-0.015 | 0.275 +/- 0.015 | 0.200+/-0.015 | |
| Passo (media di misurazione bidirezionale) | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Irregolarità della lunghezza e della punta della fibra | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 |
| Parametro | Unità | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Discontinuità | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Coefficiente di diffusione inversa della differenza | dB/km | - Sì, signore. | - Sì, signore. | - Sì, signore. | - Sì, signore. | - Sì, signore. |
| Uniformità di attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | - Cosa? | - Cosa? | - Cosa? |
| Diametro del nucleo | μm | - Cosa? | - Cosa? | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 |
| Diametro del rivestimento | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Non circolarizzazione del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diametro del rivestimento | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Errore di concentrazione del rivestimento/rivestimento | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Non circolarità del rivestimento | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Errore di concentricità del nucleo/rivestimento | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Curl (Radius) | μm | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? |
