Figura 8 Cavo in fibra ottica
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTC8Y |

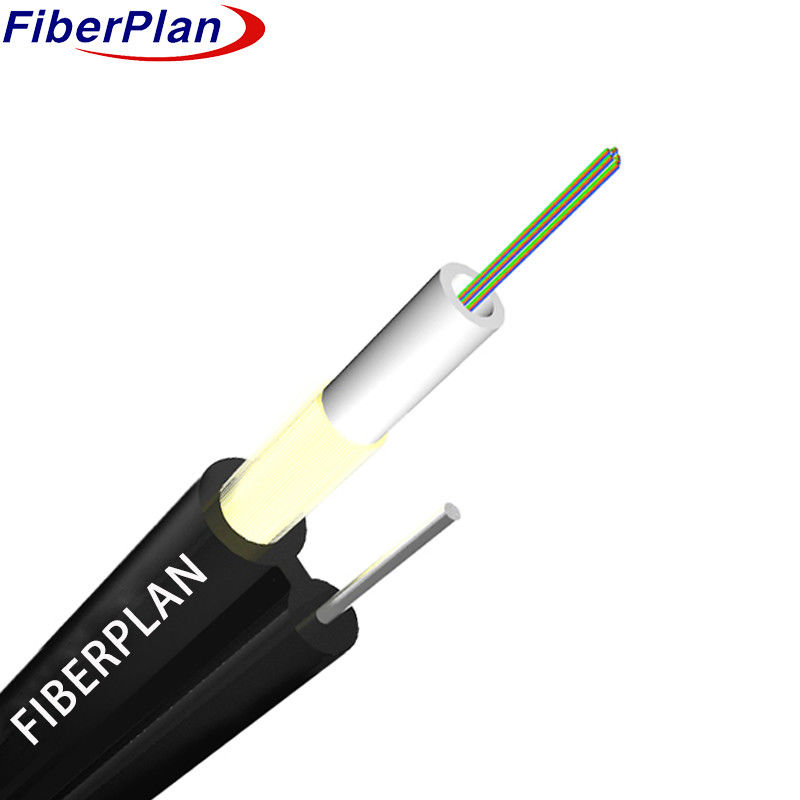

Figura 8 Cavo ottico GYXTC8Y con filato di aramide
Descrizione
Le fibre sono collocate all'interno di un tubo allentato realizzato in plastica ad alto modulo, riempito con un materiale impermeabile
Questa sezione del cavo, accompagnata da un'altra parte, è costituita da una parte di Kevlar, che è incorporata all'interno della giacca esterna.
I fili che servono come elementi di supporto, sono finalizzati con una guaina in PE per creare una struttura a figura 8.
Applicazione
Questa specifica delinea i criteri fondamentali per un cavo ottico a tubo centrale autoportante (Figura 8)
progettati per installazioni aeree, in particolare per uso aereo.
Caratteristiche
1 La resistenza non metallica offre eccezionali capacità anti-elettromagnetiche.
2 La progettazione del tubo sciolto è dimostrata per garantire prestazioni affidabili.
3 Straordinaria resistenza meccanica e ambientale.
4 Superiore flessibilità e flessibilità.
5 Diametro esterno compatto, leggero e facile da installare.
6 Il rinforzo in kevlar aumenta notevolmente la resistenza alla trazione del cavo.
Dettagli della costruzione del cavo
| Specificità | Dettagli |
|---|---|
| Numero di fibre | da 1 a 12 nuclei |
| Materiale di tubo sciolto | PBT |
| Diametro del tubo sciolto | 3.0 mm ± 0,2 mm |
| Diametro del filo di acciaio autoappoggiante | 1.6 mm |
| Diametro complessivo del cavo | 4.0 mm × 6,0 mm |
| Peso del cavo per chilometro | 45 kg/km |
Colore della fibra
|
Numero di fibre 8 core per tubo |
1 | 2 | 3 | 4 | 5 | 6 |
| Blu | Arancione | Verde | Marrone | Grigio | Bianco | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Rosso | Nero | Giallo | Viola | Rosa | Acqua |
Caratteristiche meccaniche del cavo
| Core | Diametro del cavo | peso | |||||
| 1 ~ 12 | 4.0×6.0 | 45 kg/km | |||||
| Intervallo di temperatura | -40+70 | - Sì, signore. | |||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Radius di piegatura min ((mm) | A breve termine | 20D | |||||
| Resistenza alla trazione minima ammissibile ((N) | A lungo termine | 700 | |||||
| Resistenza alla trazione minima ammissibile ((N) | A breve termine | 1200 | |||||
| Temperatura di funzionamento (°C) | -40 ~ +70 | ||||||
| Temperatura di installazione ((°C) | -20 ~ +60 | ||||||
| Temperatura di conservazione ((°C) | -40 ~ +70 | ||||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.3 | 9.2+/-0.3 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.6 | 10.4+/-0.6 | - Cosa? | - Cosa? | - Cosa? | |
| Apertura numerica (NA) | - Cosa? | - Cosa? | 0.200+/ - Zero.013 |
0.275 +/- 0. 013 |
0.200+/-0 .013 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla lunghezza e sul punto della fibra | dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Parametro | Unità | G.652D | G.652E | G.657A1 | G.657A2 | G.655 |
|---|---|---|---|---|---|---|
| Discontinuità | dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 |
| Coefficiente di diffusione inversa della differenza | dB/km | ≤ 0.01 | ≤ 0.01 | - | - | - |
| Diametro del nucleo | μm | - | - | 50±1.0 | 62.5±2.5 | 50±1.0 |
| Diametro del rivestimento | μm | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 |
| Non circolarizzazione del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Diametro del rivestimento | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| Errore di concentrazione del rivestimento/rivestimento | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Non circolarità del rivestimento | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Errore di concentricità del nucleo/rivestimento | μm | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Curl (Radius) | μm | ≤ 4 | ≤ 4 | - | - | - |
