Figura 8 Cavo in fibra ottica
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTC8S |

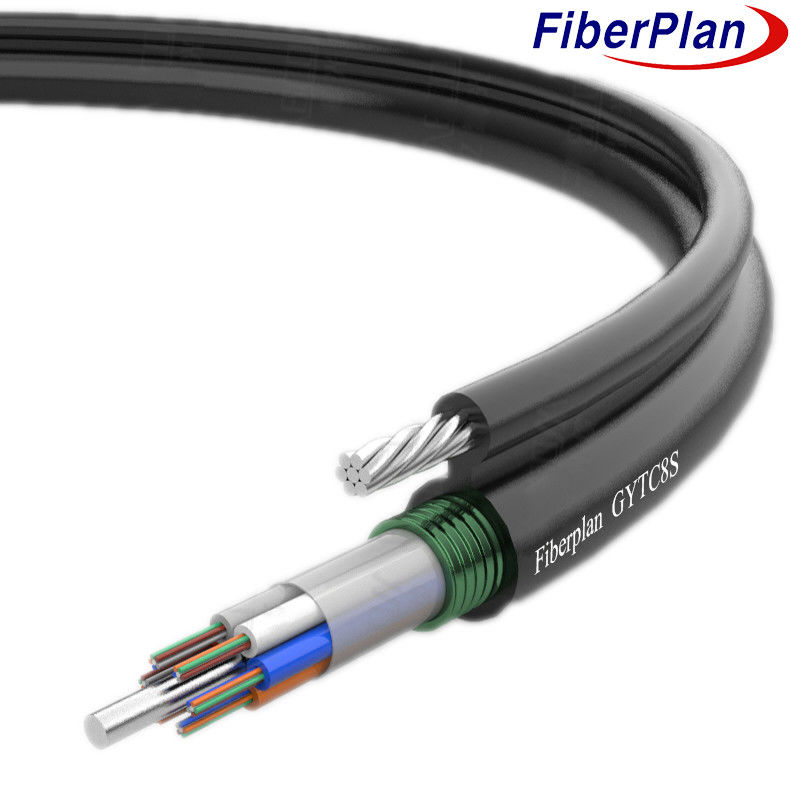

Figura 8 Cavo ottico autoportante ad alte prestazioni GYTC8S
Descrizione
Questo cavo contiene fibre in un tubo libero di plastica ad alto modulo riempito di un composto impermeabile.
I tubi e i riempitivi sono stratificati intorno a questo, formando un cavo circolare compatto.
Dopo l'applicazione PSP attorno al nucleo, questa sezione, insieme con i fili stratificati di supporto, è racchiusa in
una guaina di polietilene (PE), che crea una struttura a figura 8.
Questo cavo offre prestazioni affidabili in tali impostazioni.
Applicazione
1 Ideale per impianti aerei e di condotta, che soddisfano questi metodi specifici.
2 Adattato alla distribuzione all'aperto, garantendo la resilienza in vari ambienti.
3 Supporta sia le connessioni a lunga distanza che le comunicazioni in rete locale, offrendo una connessione versatile
Opzioni di investimento.
Caratteristiche
1 Dimostra una robusta resistenza meccanica e resistenza alle temperature.
2 Il design di tubi sciolti resistenti all'idrolisi di alta resistenza garantisce la durata.
3 Un composto specializzato di riempimento dei tubi fornisce una protezione critica delle fibre.
4 Bilanci di resistenza alla frantumazione con flessibilità per un uso versatile.
La guaina in PE 5 protegge il cavo dalle radiazioni UV dannose, migliorando la longevità.
Dettagli della costruzione del cavo
| Numero di fibre | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Numero di tubi | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibre per tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Fabbricazione | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diametro del tubo (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Spessore del tubo libero (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diametro esterno (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Spessore della guaina esterna (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Blocco dell'acqua sistema |
Materiale | Gel di riempimento / nastro ad acqua | |||||
| Forza centrale membro |
Materiale | FRP | Diametro | 1.4 ((6-48) 2.0(72-144) |
|||
| Forza mentale membro |
Materiale | Fabbricazione a partire da materie tessili | Tipo | 1.0 mm*7 | |||
| Armatura | Materiale | Nastro di alluminio | |||||
| Gallo | Materiale | PE | Dimensione (altezza*peso) |
2.5*1,5 mm | |||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
Caratteristiche meccaniche e ambientali del cavo
| Resistenza alla trazione | A lungo termine ((N) | 3000N | |||||
| A breve termine (n) | 7000N | ||||||
| Carico di schiacciamento | A lungo termine ((N) | 300N/100mm | |||||
| A breve termine (n) | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 | |||
