Figura 8 Cavo in fibra ottica
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYTC8S53 |

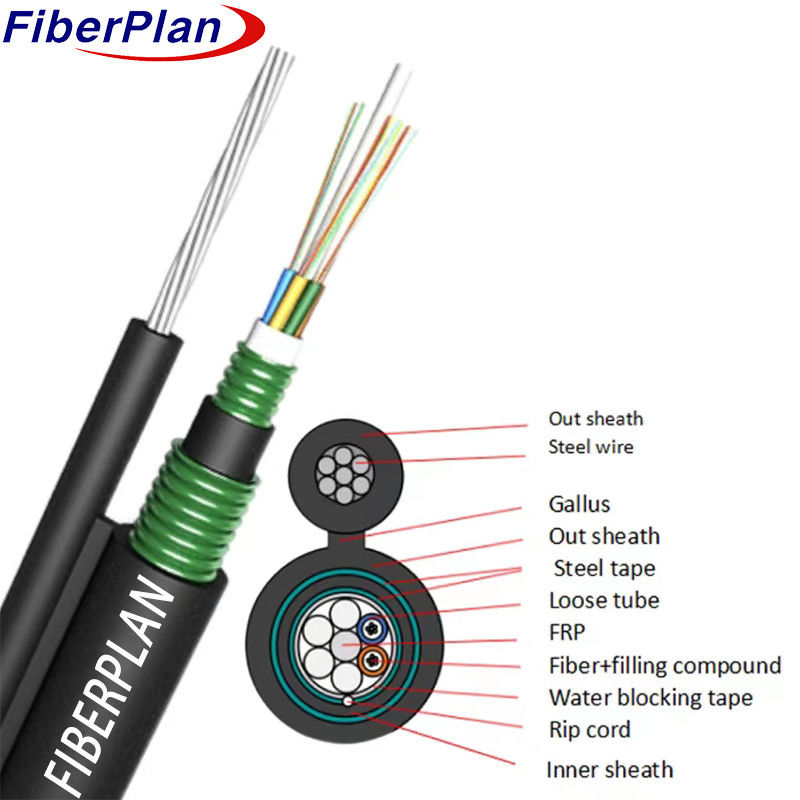

Figura 8 Cavo in fibra ottica a doppia giacca a doppia armatura GYTC8S53
Descrizione
La costruzione del cavo consiste nell'arrangiamento delle fibre all'interno di un tubo sciolto di plastica ad alto modulo, riempito con un
Un FRP non metallico funge da elemento centrale di resistenza nel nucleo.
I tubi, insieme ai riempitivi, formano un nucleo di cavo circolare compatto attorno al componente di resistenza.
Si applica un nastro di acciaio ondulato e si aggiunge un rivestimento interno.
Questa sezione, accompagnata da fili incastrati come componente di supporto,
Il progetto è specificamente progettato per la costruzione di una struttura di tipo 8 con una guaina di polietilene (PE).
su misura per gli impianti aerei autoportanti, garantendo la durata e la funzionalità in varie condizioni.
Applicazione
* Ben adatto ai sistemi di trasmissione di potenza a tronco, garantendo una distribuzione di potenza efficiente e affidabile su
lunghe distanze.
* Ideale per l'implementazione in reti di accesso e reti locali situate in zone con elevati livelli di
Interferenze magnetiche, fornendo una connettività robusta e resistente alle interferenze.
Caratteristiche
* E' estremamente flessibile e si adatta facilmente a varie condizioni di installazione.
* Dispone di un piccolo diametro esterno e di un design leggero, che facilita un'installazione facile e comoda.
* Garantisce il riempimento del 100% del nucleo del cavo, fornendo una protezione e un supporto completi per le fibre ottiche
dentro il cavo.
Dettagli della struttura
| Conteggio di fibre | 24F | ||||||
| Fibra SM | Tipo di fibra | G652D | concentricità del nucleo errore |
≤ 0,3um | |||
| MFD | 80,6 ‰ 9,8 mm | rivestimento non circolarizzazione |
≤ 0,7% | ||||
| Diametro del rivestimento | 1240,8 ± 0,5 mm | Fibra colorata | Spettro standard | ||||
| Buffer sciolto | Materiale | PBT | Colore | blu bianco giallo | |||
| Diametro | 10,75±0,05 mm | Spessore | 00,35 ± 0,05 mm | ||||
| Barre di riempimento | Materiale | PP | Colore | Bianco | |||
| Diametro | 1.65 | Quota | 4 | ||||
| Membro della forza | Diametro | filo di acciaio lucido | Diametro | Φ1.85 | |||
| Sistema di blocco dell'acqua | Materiale | nastro ad acqua | |||||
| Involucro interno | Materiale | Nastro in PE+acciaio | Colore | nero | |||
| Diametro | 70,8 ± 0,2 mm | Spessore | 00,8 ± 0,1 mm | ||||
| Corde da strappare | Specificità | Bianco 1110D*2 | Quota | 1 | |||
| Gallo | Materiale | filo a filo in acciaio lucido | Specificità | 1.0*7-3.0 mm | |||
| Involucro esterno | Materiale | Nastro in PE+acciaio | Colore | nero | |||
| Diametro | 6.0±0.2*11.9±0.5 -19.7±0.5 |
Spessore | 10,6±0.2 | ||||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A breve termine (n) | 6000N | |||||
| A lungo termine ((N) | 2000N | ||||||
| Carico di schiacciamento | A breve termine (n) | 3000N/100mm | |||||
| A lungo termine ((N) | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura | -20°C+70°C | ||||||
Performance delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125±1 | 125±1 | 125±1 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±7 | 242±7 | 242±7 | |||
