Figura 8 Cavo in fibra ottica
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GYXTC8Y |

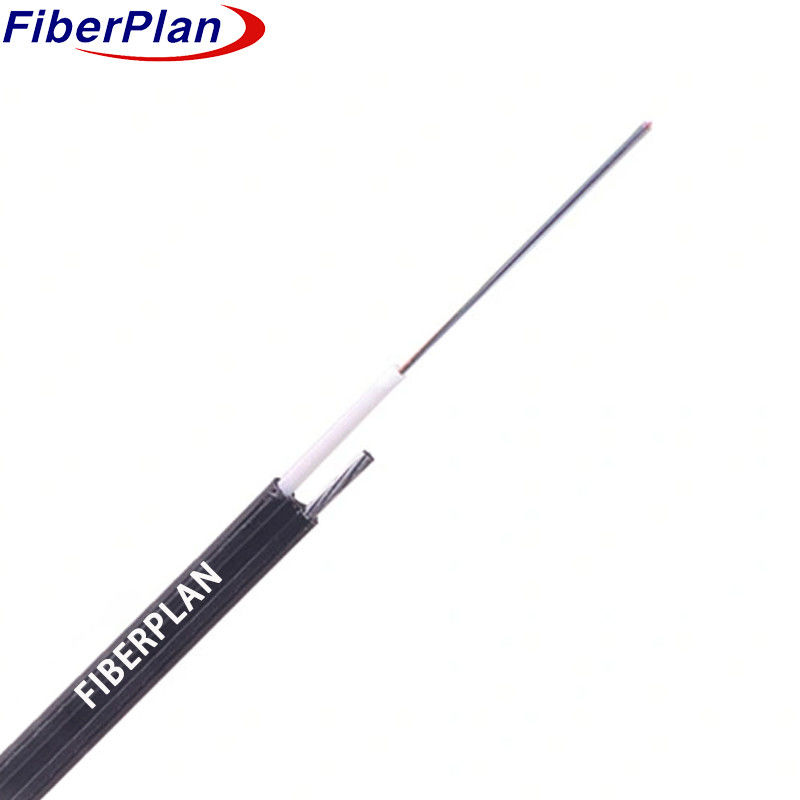

Figura 8 Cavo a fibra ottica aereo leggero e resistente
Descrizione
Questa configurazione di cavi ha le fibre inserite all'interno di un tubo sciolto realizzato in plastica ad alto modulo, generosamente
Accompagnato da fili di supporto, questo gruppo di cavi è completato con
una guaina in PE, con struttura a figura 8.
Applicazione
1 Adattato per l'uso all'aperto, garantendo la resistenza in vari ambienti.
2 Progettato specificamente per l'installazione aerea e per la posa di condotte.
3 Ideale per facilitare le esigenze di comunicazione di rete sia a lunga distanza che a livello locale.
Caratteristica
* Dimostrata efficacia grazie a una progettazione di tubi sciolti.
* Resistenza non metallica che fornisce eccezionali capacità anti-elettromagnetiche.
* Con caratteristiche meccaniche e ambientali impressionanti.
* Flessibile e in grado di piegarsi mantenendo buone prestazioni.
* Con un piccolo diametro esterno, che lo rende leggero e facile da installare.
Dettagli della costruzione del cavo
| Conteggio di fibre | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| Tubo sciolto | Materiale | PBT | Diametro | 2.8 mm | |||
| Riempimento di tubi | Matteio | Miscela di riempimento | |||||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua / Gel di riempimento | |||||
| Membro della forza mentale | Matteio | Fuoco di acciaio | Dimensione | 1.4 mm | |||
| Gallo | Matteio | PE | Dimensione (h*w) |
1.5 mm*1.0 mm | |||
| Guarnizione esterna | Materiale | PE | Colore | nero | |||
| Diametro | 3.8*6.5-12 (± 0,5) mm |
Spessore | 10,6 ± 0,05 mm | ||||
Caratteristiche meccaniche e ambientali del cavo
| Resistenza alla trazione | A lungo termine | 600N | |||||
| A breve termine | 1500 N | ||||||
| Carico di schiacciamento | A lungo termine | 300N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di installazione | -10°C+60°C | ||||||
| Temperatura di conservazione | -40°C+70°C | ||||||
Caratteristiche delle fibre
| Tipo di fibra | Unità | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Condizione | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Attenuazione | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diametro del rivestimento | - Sì. | 125 ± 0.3 | 125 ± 0.5 | 125 ± 0.3 | |||
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Diametro del rivestimento | - Sì. | 242±6 | 242±6 | 242±6 | |||
