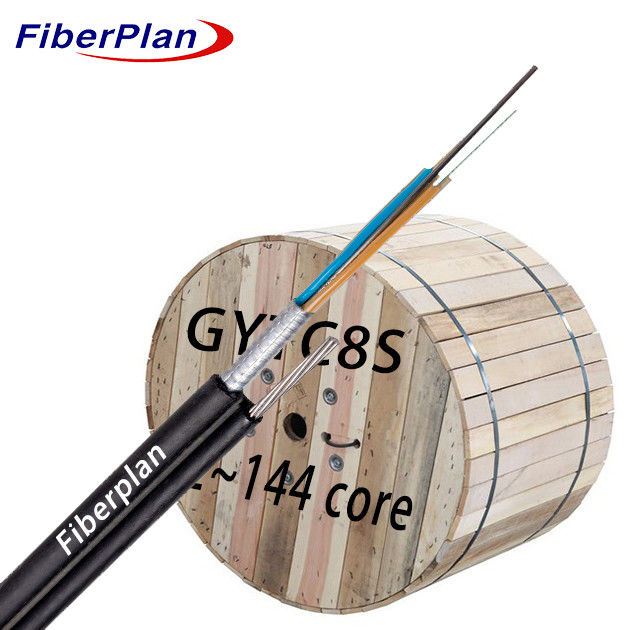

Figura 8 Cablo in fibra ottica Nastro armato in acciaio GYTC8S
Descrizione
Le fibre ottiche sono collocate all'interno di un tubo di plastica a modulo elevato, riempito con un tubo impermeabile
Nel centro del nucleo, un filo d'acciaio funge da elemento di resistenza metallica.
I riempitivi, sono avvolti intorno a questo elemento di resistenza, formando un nucleo di cavo compatto e circolare.
Questa sezione del cavo, insieme ai fili stratificati che servono
come supporto, è racchiuso in una guaina di polietilene (PE), formando una struttura a figura 8.
destinati ad impianti aerei autosostenibili.
Applicazione
1 Progettato per installazioni aeree o in condotte, offrendo opzioni di implementazione versatili.
2 Progettato specificamente per l'uso all'aperto, garantendo la durata in varie condizioni ambientali.
3 Ideale sia per le comunicazioni su lunga distanza che per le comunicazioni in rete locale, fornendo opzioni di connettività versatili.
Caratteristiche
1 Garantisce un'eccellente resistenza meccanica e resistenza alle temperature.
2 Dispone di un tubo rigido e resistente all'idrolisi per una maggiore resistenza.
3 Incorpora un composto specializzato di riempimento del tubo, che protegge la fibra con una protezione critica.
Dettagli della costruzione del cavo
| Numero di fibre |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Numero di tubi |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| fibre per tubo |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Fabbricazione |
4 |
3 |
1 |
1 |
0 |
0 |
0 |
| Diametro del tubo (± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Spessore del tubo libero
(± 0,05 mm) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
| Diametro esterno (± 0,5 mm) |
5.4X8.6
- 15 anni.0 |
5.4X8.6
- 15 anni.0 |
5.4X8.6
- 15 anni.0 |
5.4X9.8
- 16 anni.5 |
5.4X10.8
- 17 anni.5 |
5.4X12.2
- 19 anni.0 |
5.4X14.9
- Due ventidue.0 |
Spessore del diametro esterno
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Tubo sciolto |
Materiale |
PBT |
Colore |
Spettro standard |
Blocco dell'acqua
sistema |
Materiale |
Gel di riempimento / nastro ad acqua |
Forza centrale
membro |
Materiale |
FRP |
Diametro |
1.4 ((6-48)
2.0(72-144) |
Forza mentale
membro |
Materiale |
Fabbricazione a partire da materie tessili |
Tipo |
1.0 mm*7 |
| Armatura |
Materiale |
Nastro di alluminio |
| Gallo |
Materiale |
PE |
Dimensione
(h*w) |
2.5*1,5 mm |
| Involucro esterno |
Materiale |
PE |
Colore |
Nero |
Caratteristiche meccaniche e ambientali del cavo
| Resistenza alla trazione |
A lungo termine ((N) |
3000N |
| A breve termine (n) |
7000N |
| Carico di schiacciamento |
A lungo termine ((N) |
300N/100mm |
| A breve termine (n) |
1000N/100mm |
| Raggio di piegatura |
Dinamica |
20D |
| Staticità |
10D |
| Temperatura di installazione |
-10°C+60°C |
| Temperatura di conservazione |
-40°C+70°C |
Caratteristiche delle fibre
| Tipo di fibra |
Unità |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condizione |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Attenuazione |
dB/km |
≤ 0,36/0.24 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Diametro del rivestimento |
- Sì. |
125±1 |
125±1 |
125±1 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242±7 |
242±7 |
242±7 |
