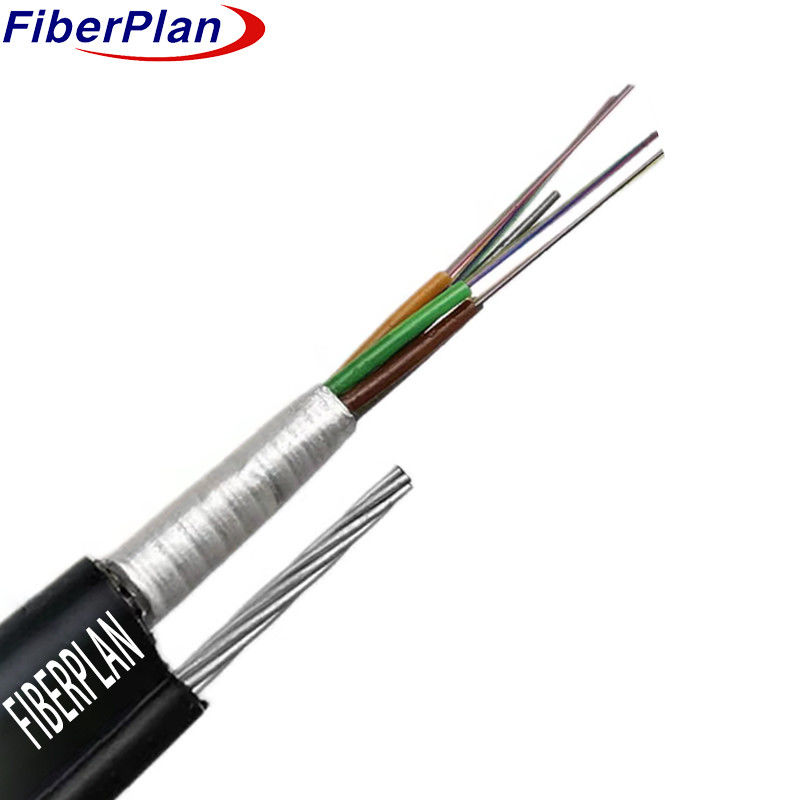

GYFTC8A 24 core rinforzato da filo di acciaio galvanizzato
Descrizione
Il cavo è costituito da fibre di 250 μm collocate in tubi di plastica ad alta resistenza riempiti con un composto resistente all'acqua.
Questi tubi, riempiti di impermeabilizzazione per un blocco compatto e longitudinale dell'acqua, sono quindi racchiusi in alluminio.
Questa sezione, compresi i fili di supporto, è racchiusa all'interno di una guaina di polietilene (PE), creando una figura
8 struttura.
Applicazione
1 Progettato per l'uso all'aperto, garantendo la durata in varie condizioni.
2 Supporta efficacemente sia la comunicazione a lunga distanza che la comunicazione in rete locale.
Caratteristica
1 Dispersione e attenuazione ridotte al minimo per una qualità del segnale superiore.
2 progettato con precisione con lunghezza di fibra controllata e fili distinti per eccezionali meccanici e
la resilienza ambientale.
3 Forte capacità di interferenza anti-elettromagnetica.
4 Progettazione compatta, leggera e autosostentata per una facile installazione.
Dettagli della struttura
| Conteggio di fibre |
12F |
| Fibra SM |
Tipo di fibra |
G652D |
Concentrazione centrale
errore di tricicità
|
≤ 0,5 mm |
| MFD |
80,6 ‰ 9,8 mm |
rivestimento
non circolarizzazione |
≤ 0,68% |
| Diametro del rivestimento |
125±0,7um |
Colore della fibra |
12 colori
|
| Buffer sciolto |
Materiale |
PBT |
Colore |
3 colori |
| Diametro |
20,0±0,04 mm |
Spessore |
00,4 ± 0,04 mm |
| Barre di riempimento |
Materiale |
PP |
Colore |
Bianco |
| Diametro |
2.0 |
Quota |
2 |
| Membro della forza |
Diametro |
FRP |
Diametro |
Φ2,0 mm |
| Cavi autoportanti |
Diametro |
di acciaio galvanizzato |
Diametro |
1.2*7-3.6 mm |
| Gallo |
Spessore |
2X2,5 ((±0,4) mm |
| Sistema di blocco dell'acqua |
Diametro |
nastro ad acqua |
| Armatura |
Diametro |
Nastro di alluminio |
| Involucro esterno |
Diametro |
PE |
Colore |
Blocco |
| Diametro |
6.6 ((±0.2) mm × 11.5 ((±0.4) mm |
Spessore |
2.0±0.05 mm |
Prestazioni meccaniche e ambientali
| Resistenza alla trazione |
- Max, ti prego. |
5000N |
| carico di schiacciamento |
- Max, ti prego. |
1000N/100mm |
| Raggio di piegatura |
Dinamica |
20D |
| Staticità |
10D |
| Temperatura |
-20°C+70°C |
Performance delle fibre
| Stile in fibra |
Unità |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Condizione |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Attenuazione |
dB/km |
≤ 0,36/0.22 |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| Diametro del rivestimento |
- Sì. |
125 ± 0.7 |
125 ± 0.7 |
125 ± 0.7 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
243±5 |
243±5 |
243±5 |
