Cavo in fibra composita
>
|
| Luogo di origine | Cina |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GDTS |

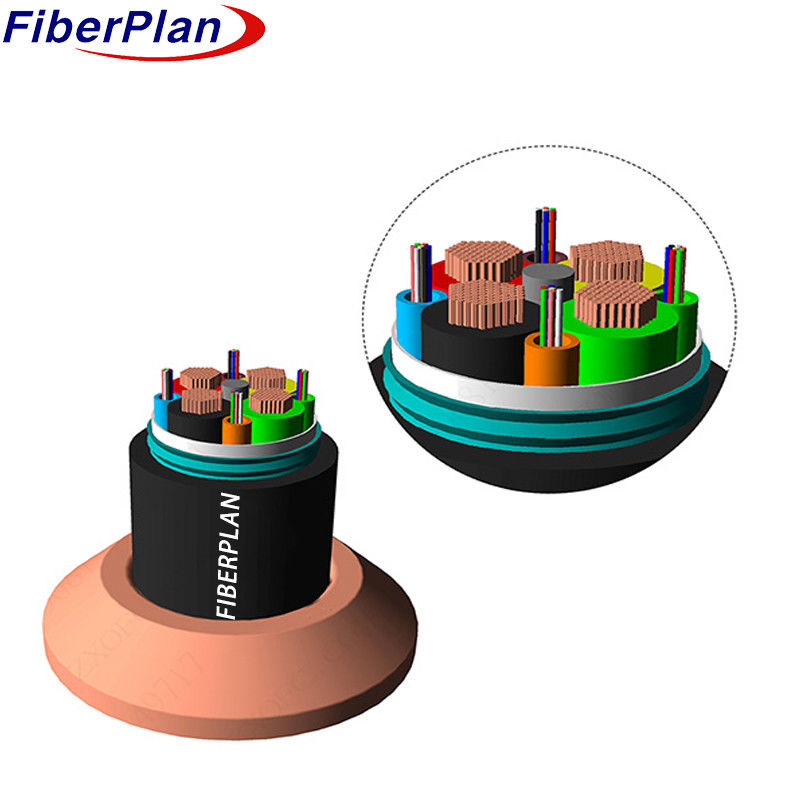

Cavo in fibra ottica composito per il rafforzamento del filo di acciaio parallelo
Descrizione
Il cavo fotovoltaico a fibra ottica composita, noto anche come cavo ibrido a fibra ottica,
L'integrazione delle funzioni di trasmissione di fibra e di potenza in un'unica unità.
elimina la necessità di cablaggi secondari, con conseguente risparmio di costi nella costruzione e nella rete
di distribuzione.
La progettazione del GDVV combina trasmissione ottica con cavo di rame di potenza, affrontando le sfide
L'accesso alla banda larga, l'alimentazione elettrica delle apparecchiature e la trasmissione trasparente di
dati del contatore di energia elettrica.
Questa soluzione facilita la comunicazione e la tassazione efficienti del consumo di energia elettrica, fornendo un
un approccio globale e razionalizzato all'infrastruttura via cavo.
Applicazione
1.Destinato alla distribuzione all'aperto: progettato per resistere alle dure condizioni all'aperto, questo cavo
garantisce longevità e affidabilità in ambienti difficili.
2. Adatto per sistemi di trasmissione di potenza a tronco: ben adattato per lunghe distanze efficienti
trasmissione di potenza, che lo rende una scelta ideale per i sistemi di alimentazione del tronco.
3.Ideale per progetti di monitoraggio della sicurezza:specificamente progettato per applicazioni di monitoraggio della sicurezza,
garantisce una connettività e una trasmissione dei dati affidabili nei progetti di sorveglianza.
Caratteristiche
Cavo composito per l'elettricità e la trasmissione del segnale: linee di trasmissione di corrente
manutenzione, ottimizzazione della gestione dell'alimentazione delle apparecchiature.
Minimizzazione del coordinamento e della manutenzione dell'alimentazione: semplifica il sistema di alimentazione
La gestione, riducendo la complessità e gli sforzi associati al coordinamento e alla manutenzione.
Protezione UV superiore con guaina PE:La guaina PE offre un'eccellente protezione UV,
garantire la durata del cavo in ambienti esterni.
Dettagli della struttura
| Fibra SM | G652D | ||||||
| Tipo di fibra | G652D | Errore di concentrazione | ≤ 1 mm | ||||
| MFD | 80,7 ‰ 9,7 mm | Non circolarità del rivestimento | ≤ 2% | ||||
| Diametro del rivestimento | 125±2um | Colore della fibra | Spettro standard | ||||
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Quota | 4 (24F) | Pre-tubo in fibra | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Fabbricazione a partire da fili di rame | Quota | 0.6mm2*2 | |||||
| Membro della forza centrale | Materiale | FRP | Diametro | 2.0 mm | |||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua | |||||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
| Diametro | 9.2 ± 0,2 mm (24F) | Spessore | 10,6 ± 0,1 mm | ||||
| 100,8 ± 0,2 mm (72F) | |||||||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 600N | |||||
| A breve termine (n) | 1500 N | ||||||
| Carico di schiacciamento | A lungo termine | 300N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di funzionamento | -20°C+70°C | ||||||
Performance delle fibre
| Attenuazione delle fibre | 1310um | ≤ 0,36 dB/km | |||||
| 1550um | ≤ 0,24 dB/km | ||||||
