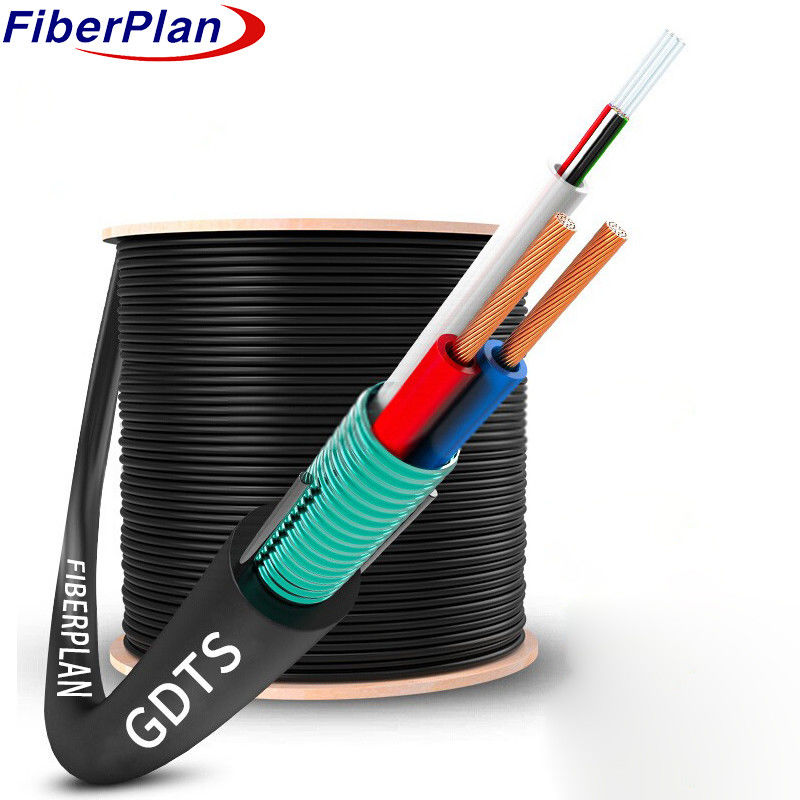

GDTS per cavi in fibra ottica composita ottoelettrica
Descrizione
Il cavo a fibra ottica composita fotoelettrica, noto come il cavo a fibra ottica ibrida, combina fibre
L'integrazione di questo tipo di impianti, che consente di integrare i sistemi di trasmissione e di alimentazione in un'unica unità, elimina la necessità di cablaggi aggiuntivi.
Il GDVV integra senza soluzione di continuità la trasmissione ottica
Il progetto è stato realizzato con l'ausilio di un gruppo di esperti specializzati nel settore dell'elettricità.
La Commissione ha adottato un regolamento relativo alla trasmissione dei dati dei contatori di energia elettrica e alla facilitazione della segnalazione e della fatturazione dell'utilizzo dell'energia elettrica.
Applicazione
1 Disponibile per la distribuzione all'aperto: progettato per resistere alle dure condizioni all'aperto, garantendo longevità e
affidabilità.
2 Adatto ai sistemi di trasmissione di potenza a tronco: ben adattato per una efficiente trasmissione di potenza a lunga distanza.
3 Ideale per progetti di monitoraggio della sicurezza: progettato specificamente per applicazioni di sorveglianza e monitoraggio,
garantire una connettività e una trasmissione dei dati affidabili.
Caratteristiche
1 Cavi compositi per la trasmissione di energia elettrica e di segnali: semplifica il monitoraggio e la manutenzione centralizzati;
ottimizzazione della gestione dell'energia dell'apparecchiatura.
2 Minimizzazione del coordinamento e della manutenzione dell'approvvigionamento energetico:
- la Commissione,riducendo complessità e sforzi.
3 Protezione ultravioletta superiore con guaina PE: La guaina PE offre un'eccellente protezione UV, garantendo la protezione da radiazioni UV.
la durata del cavo in ambienti esterni.
Dettagli della struttura
| Fibra SM |
G652D |
| Tipo di fibra |
G652D |
Errore di concentrazione |
≤ 1 mm |
| MFD |
80,7 ‰ 9,7 mm |
Non circolarità del rivestimento |
≤ 2% |
| Diametro del rivestimento |
125±2um |
Colore della fibra |
Spettro standard |
| Tubo sciolto |
Materiale |
PBT |
Colore |
Spettro standard |
| Quota |
4 (24F) |
Pre-tubo in fibra |
6 (24F) |
| 6 (72F) |
12 (72F) |
| Fabbricazione a partire da fili di rame |
Quota |
0.6mm2*2 |
| Membro della forza centrale |
Materiale |
FRP |
Diametro |
2.0 mm |
| Sistema di blocco dell'acqua |
Materiale |
Nastro ad acqua |
| Involucro esterno |
Materiale |
PE |
Colore |
Nero |
| Diametro |
9.2 ± 0,2 mm (24F) |
Spessore |
10,6 ± 0,1 mm |
| 10.8±0,2 mm (72F) |
Prestazioni meccaniche e ambientali
| Resistenza alla trazione |
A lungo termine ((N) |
600N |
| A breve termine (n) |
1500 N |
| Carico di schiacciamento |
A lungo termine |
300N/100mm |
| A breve termine |
1000N/100mm |
| Raggio di piegatura |
Dinamica |
20D |
| Staticità |
10D |
| Temperatura di funzionamento |
-20°C+70°C |
Performance delle fibre
| Attenuazione delle fibre |
1310um |
≤ 0,36 dB/km |
| 1550um |
≤ 0,24 dB/km |
