Cavo in fibra composita
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GDTS |

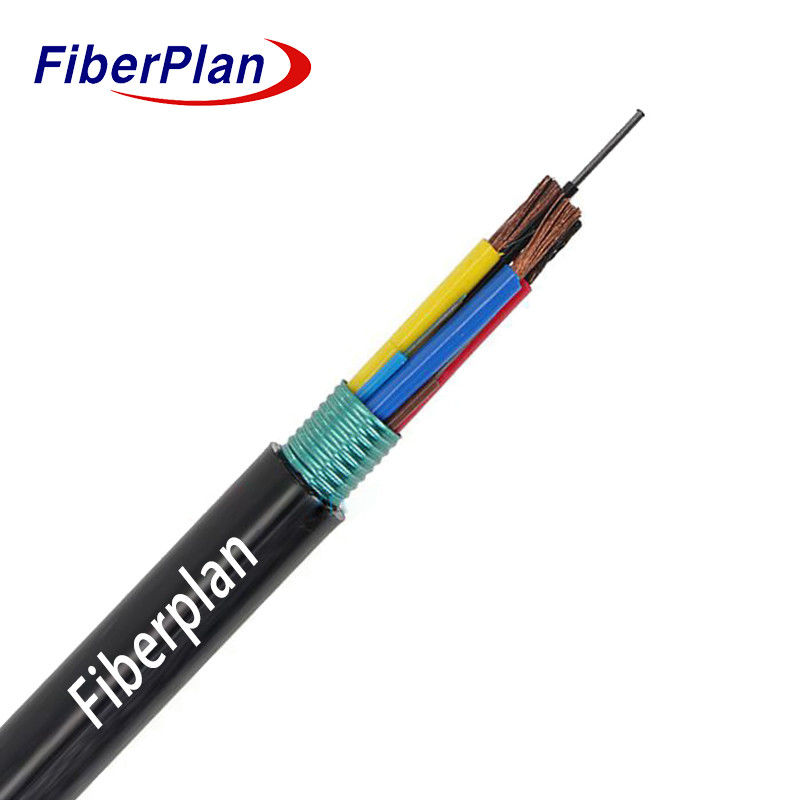

Cavo ibrido in fibra ottica per distribuzione all'aperto
Descrizione
Il cavo a fibra ottica composita fotoelettrica, noto come il cavo a fibra ottica ibrida, consolida la fibra
Questa integrazione consente di integrare i sistemi di trasmissione di energia e di trasmissione di potenza all'interno di un unico assemblaggio, eliminando la necessità di cablaggi aggiuntivi.
GDVV unisce perfettamente la trasmissione ottica
con un cavo di rame di alimentazione, per affrontare le sfide relative all'accesso a banda larga, all'alimentazione di apparecchiature,
trasmissione, segnalazione e fatturazione trasparenti dei dati del contatore di energia elettrica.
Applicazione
1 Specialmente progettato per la distribuzione all'aperto: costruito per resistere alle dure condizioni all'aperto, assicurando una
un'affidabilità duratura.
2 Adatti ai sistemi di trasmissione di potenza a tronco: adattati per un'efficiente trasmissione di potenza a lunga distanza
bisogni.
3 Perfetto per progetti di monitoraggio della sicurezza: progettato specificamente per applicazioni di sorveglianza e monitoraggio,
garantire una connettività e una trasmissione dei dati affidabili.
Caratteristiche
1 Cavo composito per la trasmissione combinata di energia elettrica e segnale: ottimizza il monitoraggio centralizzato e la trasmissione dei segnali
manutenzione, semplificazione della gestione dell'alimentazione delle apparecchiature.
2 Coordinamento e manutenzione semplificati dell'approvvigionamento di energia: obiettivi per semplificare la gestione dell'approvvigionamento di energia
I sistemi, riducendo complessità e sforzi.
3 Protezione UV potenziata con guaina PE: la guaina PE garantisce una protezione UV eccezionale, rafforzando l'effetto di scambio
la durata del cavo in ambienti esterni.
Dettagli della struttura
| Fibra SM | G652D | ||||||
| Tipo di fibra | G652D | Errore di concentrazione | ≤ 1 mm | ||||
| MFD | 80,7 ‰ 9,7 mm | Non circolarità del rivestimento | ≤ 2% | ||||
| Diametro del rivestimento | 125±2um | Colore della fibra | Spettro standard | ||||
| Tubo sciolto | Materiale | PBT | Colore | Spettro standard | |||
| Quota | 4 (24F) | Pre-tubo in fibra | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Fabbricazione a partire da fili di rame | Quota | 0.6mm2*2 | |||||
| Membro della forza centrale | Materiale | FRP | Diametro | 2.0 mm | |||
| Sistema di blocco dell'acqua | Materiale | Nastro ad acqua | |||||
| Involucro esterno | Materiale | PE | Colore | Nero | |||
| Diametro | 9.2 ± 0,2 mm (24F) | Spessore | 10,6 ± 0,1 mm | ||||
| 10.8±0,2 mm (72F) | |||||||
Prestazioni meccaniche e ambientali
| Resistenza alla trazione | A lungo termine ((N) | 600N | |||||
| A breve termine (n) | 1500 N | ||||||
| Carico di schiacciamento | A lungo termine | 300N/100mm | |||||
| A breve termine | 1000N/100mm | ||||||
| Raggio di piegatura | Dinamica | 20D | |||||
| Staticità | 10D | ||||||
| Temperatura di funzionamento | -20°C+70°C | ||||||
Performance delle fibre
| Attenuazione delle fibre | 1310um | ≤ 0,36 dB/km | |||||
| 1550um | ≤ 0,24 dB/km | ||||||
