Cavo in fibra ottica per interni
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GJFJV |

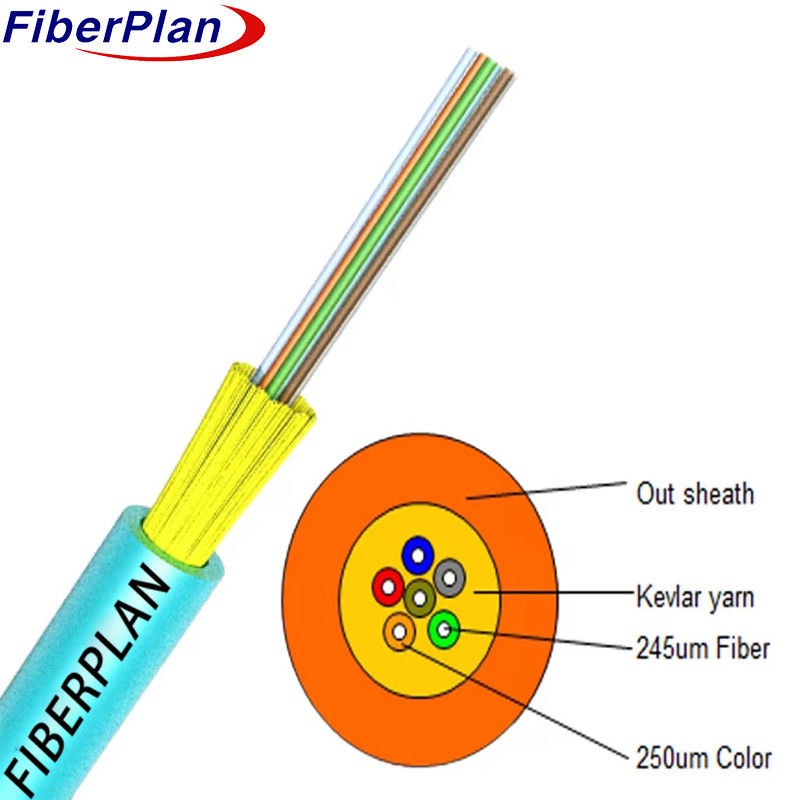

Mini Kevlar Nudo Rafforzare Fibra Distribuzione Fibra Ottica Cavo
Descrizione
Il cavo interno a rottura è costruito utilizzando cavi semplici come sottounità.
Il componente di resistenza metallica realizzato in fibra di plastica rinforzata (FRP) fornisce un supporto strutturale.
Per aumentare la protezione e la sicurezza, il cavo è rivestito da una giacca.
Questo progetto garantisce che il materiale sia in PVC o in materiale LSZH (Low Smoke, Zero Halogen, Flame-retardant).
durata, flessibilità e conformità alle norme di sicurezza per applicazioni interne.
Applicazione
1 Cablaggio interno, applicazioni breakout: specificamente progettato per il cablaggio interno, questo cavo è adatto per
Scenari di rottura, fornendo una connettività affidabile all'interno degli edifici.
2 "Pigtail for Communication Equipment": funziona perfettamente come "pigtail" per le apparecchiature di comunicazione,
garantire connessioni efficienti e affidabili.
3 Compatibilità con le apparecchiature di comunicazione: adattate per soddisfare i requisiti delle apparecchiature di comunicazione,
garantire l'idoneità e l'efficacia del servizio.
4 Mini cavo per interni universale: versatile e compatto, che serve come mini cavo per interni universale adatto
per varie esigenze di comunicazione.
5 Compatibilità con connettori MPO e MTP: progettato per funzionare perfettamente con i connettori MPO e MTP, offrendo
flessibilità e compatibilità con diversi tipi di connettori.
Caratteristiche
1 Ideale per la distribuzione in ambienti chiusi, adatto per la realizzazione di cordoni e pigtails.
2 Dispone di una struttura multi-cavo con componenti di resistenza indipendenti.
3 Utilizza un elemento di resistenza centrale non metallico per la durata.
4 Maggiore resistenza con il filo Kevlar ad alta resistenza.
Caratteristiche meccaniche del cavo
| Articolo 2 | Diametro del cavo | Peso | |||||
| 24 nuclei | 10 | 540,00 kg/km | |||||
| 48 nuclei | 10 | 780,00 kg/km | |||||
| 72 nuclei | 11.5 | 900,00 kg/km | |||||
| 96 nuclei | 12.5 | 1150,00 kg/km | |||||
| 144 nuclei | 14.5 | 1350,00 kg/km | |||||
| Temperatura di conservazione ((°C) | -20 ~ +60 | ||||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Radius di piegatura min ((mm) | A breve termine | 20D | |||||
| Resistenza alla trazione minima ammissibile ((N) | A lungo termine | 1000 | |||||
| Resistenza alla trazione minima ammissibile ((N) | A breve termine | 2000 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 1000 | |||||
| Carico di schiacciamento (N/100 mm) | a breve termine | 2000 | |||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2±0.4 | 9.2±0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4±0.8 | 10.4±0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
