GJFJBV
  • GJFJBV
  • GJFJBV
GJFJBV

GJFJBV

Luogo di origine CINESE
Marca Fiberplan
Certificazione ISO 9001; TÜV certificate
Numero di modello Cavo duplex GJFJBV
Dettagli del prodotto
Tipo di cavo:
Doppia struttura
Diametro della fibra:
9/125μm (singolo-modo), 50/125μm o 62,5/125μm (multi-modo)
Colore della giacca:
giallo
Numero di fibre:
2
Radius di curvatura:
10x diametro del cavo
Temperatura di conservazione:
-40°C a +70°C
Diametro del tampone stretto:
0.9 mm
Perdita di inserimento:
<0>
Materiale della giacca:
PVC
Resistenza alla trazione:
100 N
Lunghezza d'onda:
1310/1550nm
Evidenziare:

Cable duplex a cinghiale

,

Cavo duplex blindato

,

GJFJBV cavo blindato in fibra ottica per interni

Termini di trasporto & di pagamento
Quantità di ordine minimo
1 km
Prezzo
negotiable
Imballaggi particolari
tamburo di legno
Tempi di consegna
Da 5 a 8 giorni lavorativi
Termini di pagamento
L/C, L/C, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione
5000 km al mese
Descrizione di prodotto

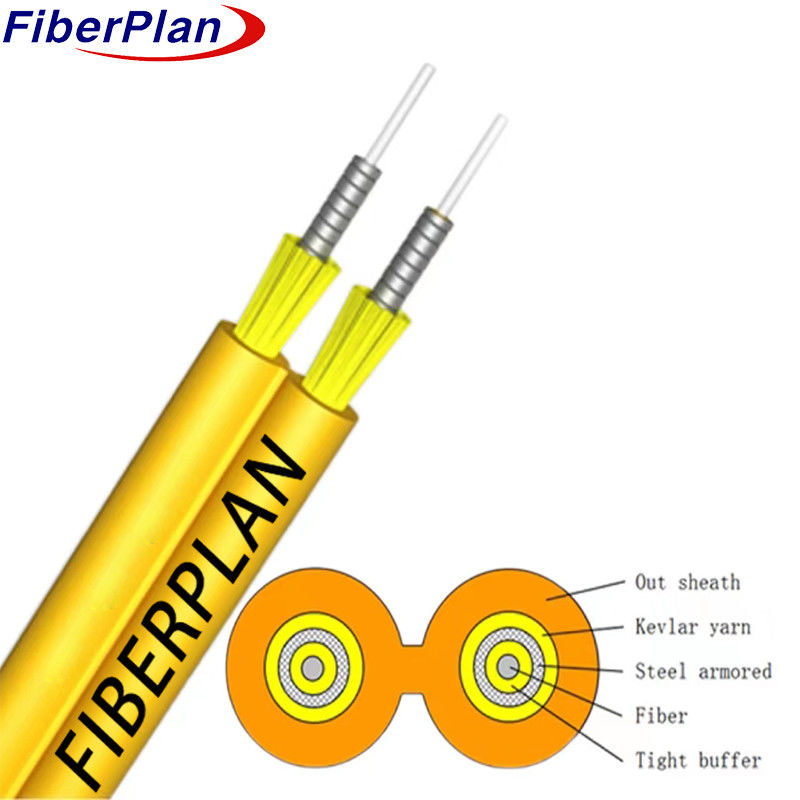

Cable blindato a zipcord duplex per interni (GJFJBV)

Descrizione
Questo cavo Zipcord Duplex blindato è equipaggiato con 900 μm o 600 μm di fibra tampone tenuta ignibile per
il suo mezzo di comunicazione ottica. La fibra tampone stretta è rinforzata con uno strato di filo di acciaio e filato di aramide,
Questo assemblaggio viene ulteriormente estruso con uno strato di materiale PVC o LSZH
Il cavo viene quindi rifinito con uno strato di PVC piatto o LSZH, fornendo una guaina esterna con basso contenuto di
fumo, zero alogeni e proprietà ignifughe.

Applicazione
1 Adattabilità alla distribuzione all'interno: questo cavo è stato progettato per essere integrato senza soluzione di continuità in
reti di comunicazione all'interno degli edifici.
2 Efficace integrazione del pigtail: ben adatto a funzionare come pigtail, si connette perfettamente con il
La Commissione ritiene che la Commissione debba adottare misure adeguate per garantire un'efficacia e un'affidabilità delle prestazioni.
3 Compatibilità con le apparecchiature di comunicazione: progettate specificamente per soddisfare le esigenze delle apparecchiature di comunicazione
Infine, la Commissione ritiene che la Commissione debba adottare misure adeguate per garantire la compatibilità e l'efficacia del servizio.
4 Comodo installazione: progettato per un'installazione facile da usare, il cavo può essere installato in modo conveniente, fornendo un
- un processo semplice per varie applicazioni di comunicazione.

Caratteristica

1 Membro di filato di Kevlar ad alta resistenza: il cavo incorpora una struttura robusta con Kevlar ad alta resistenza

Fabbricazione a partire da fibre sintetiche

2 Tubo a tampone stretto di alta qualità o tubo a tampone sciolto: dotato di una struttura a tampone stretto di alta qualità o di un tubo a tampone sciolto,

il cavo garantisce una protezione ottimale delle fibre interne.

3 Morbido e facile da togliere: progettato per la comodità dell'utente, il cavo è morbido e facile da togliere, semplificando la

processo di installazione.

4 Costruzione rotonda: con una costruzione rotonda, il cavo è progettato per la praticità, consentendo una facile

gestione e installazione in varie applicazioni.

Dettagli della costruzione del cavo

Parametri tecnici
Diametro esterno (MM) 2.8x5.8 Peso ((Kg) 35
3.0×6.2 35
Diametro interno (mm) 0.9
0.9
Temperatura di conservazione ((°C) -20+60
Radius di piegatura min ((mm) A lungo termine 10D
Min Curvatura
Radio (mm)		 A breve termine 20D
Min autorizzato
Resistenza alla trazione ((N)		 A lungo termine 300
Min autorizzato
Resistenza alla trazione ((N)		 A breve termine 1000
Carico di schiacciamento (N/100 mm) A lungo termine 500
Carico di schiacciamento (N/100 mm) a breve termine 1000



Colore standard della fibra e del tubo

Identificazione del colore standard
- No, no, no, no. 1 2
Colore Giallo Bianco



Caratteristica della fibra

Stile in fibra Unità SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
condizione nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
attenuazione dB/km ≤ ≤ ≤ ≤ 3,0/1.0 ≤ 3,0/1.0
0.36/0.23 0.34/0.22 30,010 - Cosa? - Cosa?
Depressione 1550 nm Ps/(nm*km) - Cosa? ≤ 18 - Cosa? - Cosa? Depressione
1625 nm Ps/(nm*km) - Cosa? ≤ 22 - Cosa? - Cosa? 　
Larghezza di banda 850 nm MHZ.KM - Cosa? - Cosa? ¥400 ¢160 Larghezza di banda
1300 nm MHZ.KM - Cosa? - Cosa? ¥800 ¥ 500 　
lunghezza d'onda di dispersione zero nm 1300-1324 ¥1302,
≤ 1322		 - Cosa? - Cosa? ¥ 1295,
≤ 1320
Pendiente di depressione zero nm ≤ 0.092 ≤ 0.091 - Cosa? - Cosa? - Cosa?
PMD Fibra individuale massima 　 ≤ 0.2 ≤ 0.2 - Cosa? - Cosa? ≤ 0.11
Valore del collegamento di progettazione PMD Ps(nm2*k
m)		 ≤ 0.12 ≤ 0.08 - Cosa? - Cosa? - Cosa?
Lunghezza d'onda di taglio della fibra λc nm ¢ 1180,
≤ 1330		 ¥1180,
≤ 1330		 - Cosa? - Cosa? - Cosa?
Sutoff del cavo
lunghezza d'onda λcc		 nm ≤ 1260 ≤ 1260 - Cosa? - Cosa? - Cosa?
MFD 1310 nm - Sì. 9.2+/-0.4 9.2+/-0.4 - Cosa? - Cosa? - Cosa?
1550 nm - Sì. 10.4+/-0.8 10.4+/-0.8 - Cosa? - Cosa? - Cosa?
Numerico
Apertura (NA)		 　 - Cosa? - Cosa? 0.200+/
- Zero.015		 0.275 +/- 0.
015		 0.200+/-0
.015
Passo (media di bidirezionale)
misurazione)		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10
Irregolarità sulla fibra
lunghezza e punto		 dB ≤ 0.05 ≤ 0.05 ≤ 0.10 ≤ 0.10 ≤ 0.10

Discontinuità
Differenze di scattering
coefficiente		 dB/km ≤ 0.05 ≤ 0.03 ≤ 0.08 ≤ 0.10 ≤ 0.08
Uniformità dell'attenuazione dB/km ≤ 0.01 ≤ 0.01 　 　 　
Dimetro di nucleo - Sì. 　 　 50+/1.0 62.5+/-2.5 50+/1.0
Diametro del rivestimento - Sì. 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Non circolarità del rivestimento % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Diametro del rivestimento - Sì. 242+/-6 242+/-6 242+/-6 242+/-6 242+/-6
Rivestimento/cappannotto
errore concentrico		 - Sì. ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Rivestimento non circolare % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Errore di conentricità del nucleo/rivestimento - Sì. ≤ 0.6 ≤ 0.6 ≤ 1.5 ≤ 1.5 ≤ 1.5
Curl ((radius) - Sì. ≤ 3 ≤ 3 - Cosa? - Cosa? - Cosa?

GJFJBV 0GJFJBV 1
