Cavo in fibra ottica per interni
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GJFPV |

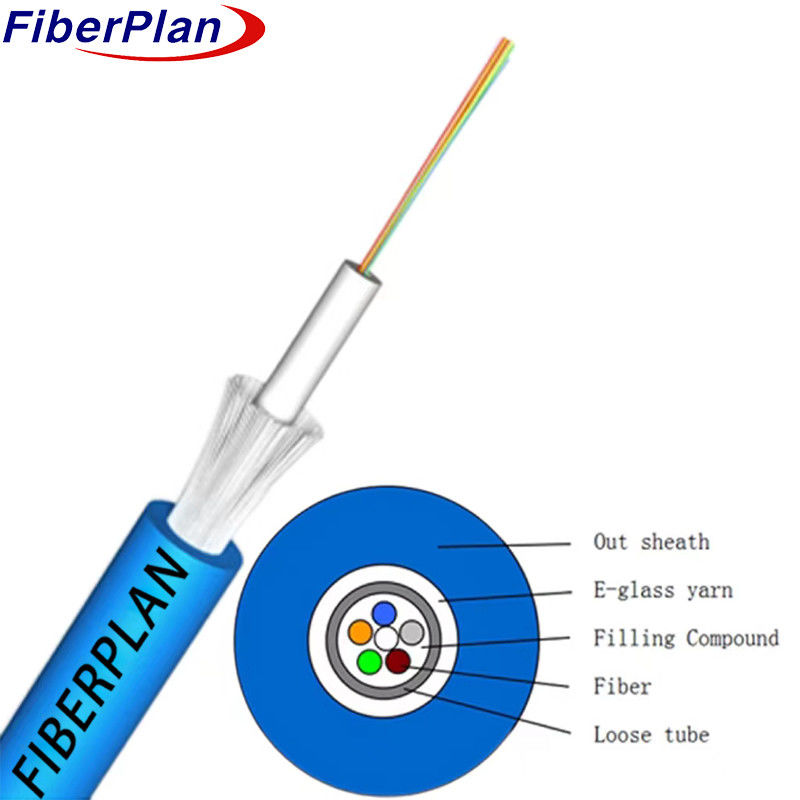

Cavo di distribuzione a tubo libero centrale rinforzato da fibra di vetro
Descrizione
Le fibre sono collocate in un tubo allentato realizzato in plastica ad alto modulo, riempito con un composto resistente all'acqua.
Questo tubo è ulteriormente avvolto da uno strato di materiale impermeabilizzante per mantenere la compattezza del cavo e la resistenza all'acqua.
Infine, il cavo è rifinito con una guaina LSZH o PVC per una protezione aggiuntiva.
Applicazione
Caratteristiche
* Utilizzando un elemento di vetro E per il rinforzo.
*Incorpora un membro in vetro E ad alta resistenza per la durata.
*Il riempitore fornisce protezione alla fibra del tubo.
*Disponibile in fibre da 2 a 12.
Colore standard della fibra
Il colore delle singole fibre deve essere conforme alla tabella seguente:
| Identificazione dei colori standard | ||||||||
| - No, no, no, no. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Colore | Blu | Arancione | Verde | Marrone | grigio | Bianco | ||
| - No, no, no, no. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Colore | Rosso | Nero | Giallo | Viola | Rosa | Acqua | ||
Colore dei cavi di rottura: giallo
Il colore della copertura esterna del cavo: giallo.
Caratteristiche meccaniche del cavo
| Articolo 2 | Diametro del cavo | Peso | |||||
| 2 nuclei | 6.0±0.5 | 450,00 kg/km | |||||
| 4 nuclei | 6.0±0.5 | 450,00 kg/km | |||||
| 6 nuclei | 6.0±0.5 | 450,00 kg/km | |||||
| 8 nuclei | 6.0±0.5 | 450,00 kg/km | |||||
| 10 nuclei | 6.0±0.5 | 450,00 kg/km | |||||
| 12 nuclei | 6.0±0.5 | 450,00 kg/km | |||||
| Temperatura di conservazione ((°C) | -20+60 | ||||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 20D | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A lungo termine | 600 | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A breve termine | 1300 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 200 | |||||
| Carico di schiacciamento (N/100 mm) | a breve termine | 1000 | |||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
