Cavo in fibra ottica per interni
>
|
| Luogo di origine | CINESE |
| Marca | Fiberplan |
| Certificazione | ISO 9001; TÜV certificate |
| Numero di modello | GJFJV |

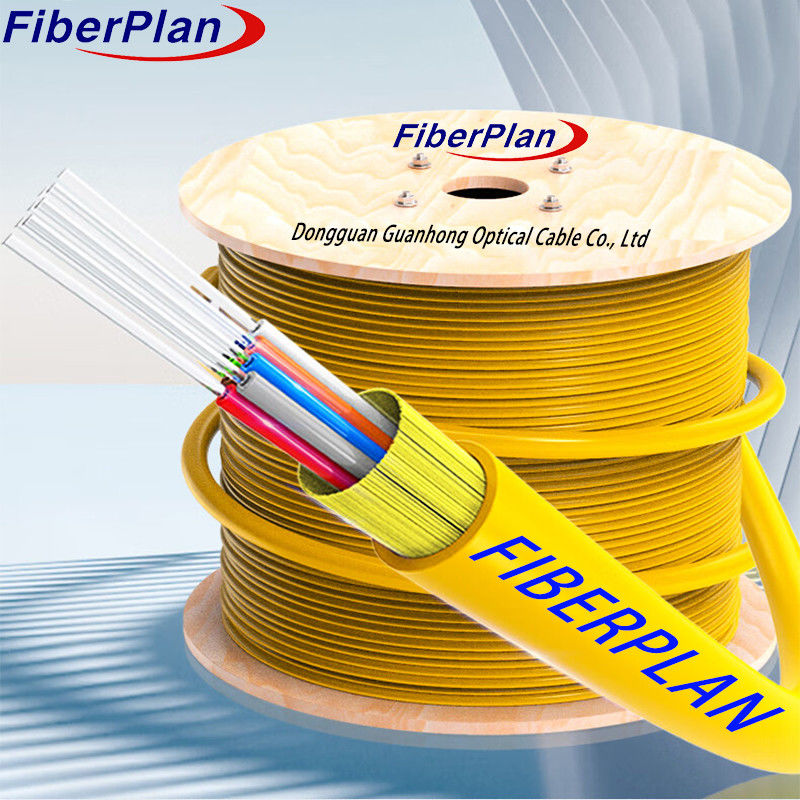

Distribuzione Cavo ottico a tampone strettoMultimodo in modalità singola
Descrizione
Il cavo ottico a tampone stretto di distribuzione utilizza da 2 a 24 nuclei di fibre tampone strette ignifughe
Queste fibre sono racchiuse in uno strato di aramide.
Il cavo è quindi rifinito con una copertura esterna in PVC o LSZH
materiale.
Applicazione
1 Ideale per coccole e cordoni.
2 Utilizzati come linee di interconnessione per apparecchiature e connessioni ottiche nelle sale di comunicazione e distribuzione
le cornici.
3 Particolarmente adatto per il cablaggio interno, in particolare nelle applicazioni di distribuzione.
Caratteristiche
1 Eccellente resistenza meccanica e ambientale.
2 Risponde alle norme pertinenti in materia di ritardamento delle fiamme.
3 Risponde alle specifiche norme meccaniche per le prestazioni della giacca.
4 Dispone di morbidezza, flessibilità, facilità di installazione e splicing, consentendo la trasmissione di dati ad alta capacità,
diverse esigenze del mercato e dei clienti.
Caratteristiche meccaniche del cavo
| Articolo 2 | Diametro del cavo | Peso | |||||
| 2 nuclei | 5.0 mm | 230,00 kg/km | |||||
| 4 nuclei | 5.0 mm | 230,00 kg/km | |||||
| 6 nuclei | 5.0 mm | 240,00 kg/km | |||||
| 8 nuclei | 6.0 mm | 250,00 kg/km | |||||
| 10 nuclei | 6.5 mm | 320,00 kg/km | |||||
| 12 nuclei | 8.0 mm | 370,00 kg/km | |||||
| Temperatura di conservazione ((°C) | -20 ~ +60 | ||||||
| Radius di piegatura min ((mm) | A lungo termine | 10D | |||||
| Radius di piegatura min ((mm) | A breve termine | 20D | |||||
| Resistenza alla trazione minima ammissibile ((N) | A lungo termine | 200 | |||||
| Resistenza alla trazione minima ammissibile ((N) | A breve termine | 600 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 200 | |||||
| Carico di schiacciamento (N/100 mm) | a breve termine | 1000 | |||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2* km) | ≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
Pacco
| 1.Materiale di imballaggio: tamburo di legno | |||||||
| 2- lunghezza dell'imballaggio: lunghezza standard del cavo è di 2 km. | |||||||
| se richiesto dal cliente |
