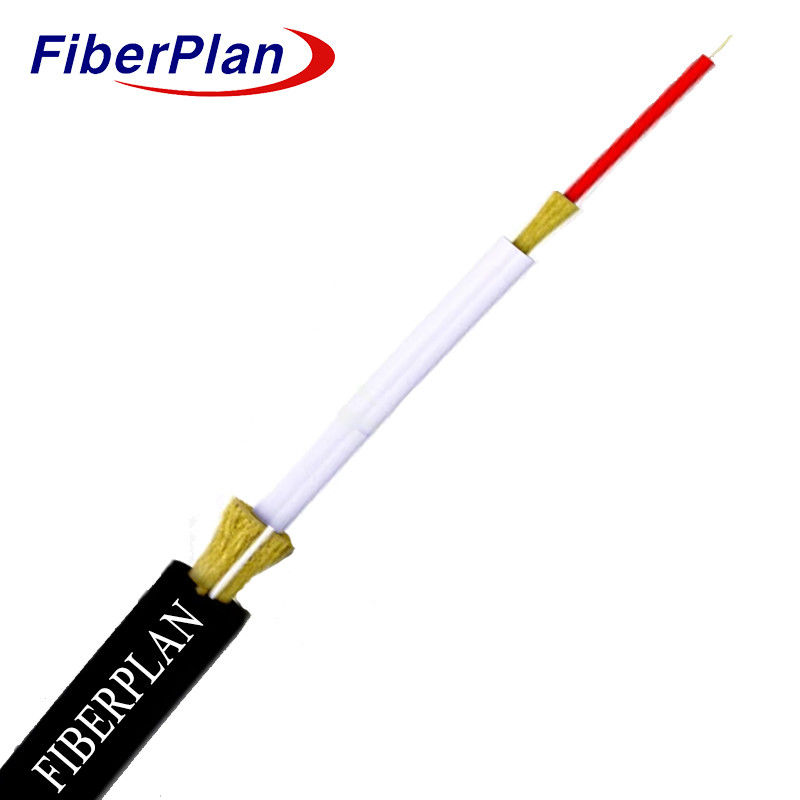

Membro di filato di Kevlar ad alta resistenza, giacca ignifuga, flessibile
Cavo in fibra ottica
Descrizione
Cavo di PTO interno ed esterno
France telecom
Applicazione
* Ideale per la distribuzione di telefonia semplice all'interno e all'esterno (POT).
* Possibile costruzione senza necessità di spegnimento della corrente.
* Progettato per un'installazione comoda e un utilizzo facile.
Caratteristiche
1 Membro di filato Kevlar ad alta resistenza, leggero per una maggiore durata.
2 Progettazione del nastro di fibre altamente integrato, che favorisce un'integrazione efficiente.
3 La giacca ignifuga garantisce la sicurezza.
4 Il componente FRP (Fibre Reinforced Plastic) aggiunge forza e resistenza alla struttura del cavo.
Dettagli della costruzione del cavo
| |
Materiale |
Spessore (mm) |
OD ((mm) |
| Buffer stretto |
0.9 simplex G657A1 tenuto a tampone LSZH bianco |
0.3+/- 0.03 |
0.9+/- 0.05 |
| Involucro interno |
LSZH |
DW9023N-HT06 bianco D9113 |
0.6+/- 0.01 |
3.0+/- 0.1 |
| Fabbricazione a partire da fibre sintetiche |
DuPont 800D*7 pezzi |
/ |
/ |
| Involucro esterno |
PE |
PEA1 |
1.35+/- 0.1 |
6.5+/- 0.1 |
| Ripcord |
(1110*3) * 2 pezzi rossi |
/ |
/ |
| FRP |
Ø1,0*2 pezzi |
/ |
1.0 |
| Fabbricazione a partire da fibre sintetiche |
DuPont 800D*22 pezzi |
/ |
/ |
Caratteristiche meccaniche e caratteristiche dei cavi
| Resistenza alla trazione |
A lungo termine ((N) |
200 N |
| A breve termine (n) |
400N |
| Carico di schiacciamento |
Lungo termine (N/100 mm) |
500N/100mm |
| A breve termine (N/100 mm) |
1000N/100mm |
| Raggio di piegatura |
Dimensionamento (mm) |
20D |
| Impiegato (mm) |
10D |
| Temperatura |
-20°C+70°C |
| Membro della forza |
Altri materiali |
Caratteristica della fibra
| Stile in fibra |
Unità |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| condizione |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| attenuazione |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
30,010 |
- Cosa? |
- Cosa? |
| Depressione |
1550 nm |
Ps/(nm*km) |
- Cosa? |
≤ 18 |
- Cosa? |
- Cosa? |
Depressione |
| 1625 nm |
Ps/(nm*km) |
- Cosa? |
≤ 22 |
- Cosa? |
- Cosa? |
|
| Larghezza di banda |
850 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥400 |
¢160 |
Larghezza di banda |
| 1300 nm |
MHZ.KM |
- Cosa? |
- Cosa? |
¥800 |
¥ 500 |
|
| lunghezza d'onda di dispersione zero |
nm |
1300-1324 |
¥1302,
≤ 1322 |
- Cosa? |
- Cosa? |
¥ 1295,
≤ 1320 |
| Pendiente di depressione zero |
nm |
≤ 0.092 |
≤ 0.091 |
- Cosa? |
- Cosa? |
- Cosa? |
| PMD Fibra individuale massima |
|
≤ 0.2 |
≤ 0.2 |
- Cosa? |
- Cosa? |
≤ 0.11 |
| Valore del collegamento di progettazione PMD |
Ps ((nm2*km) |
≤ 0.12 |
≤ 0.08 |
- Cosa? |
- Cosa? |
- Cosa? |
| Lunghezza d'onda di taglio della fibra λc |
nm |
¢ 1180,
≤ 1330 |
¥1180,
≤ 1330 |
- Cosa? |
- Cosa? |
- Cosa? |
Sutoff del cavo
lunghezza d'onda λcc |
nm |
≤ 1260 |
≤ 1260 |
- Cosa? |
- Cosa? |
- Cosa? |
| MFD |
1310 nm |
- Sì. |
9.2+/-0.4 |
9.2+/-0.4 |
- Cosa? |
- Cosa? |
- Cosa? |
| 1550 nm |
- Sì. |
10.4+/-0.8 |
10.4+/-0.8 |
- Cosa? |
- Cosa? |
- Cosa? |
| Apertura numerica (NA) |
|
- Cosa? |
- Cosa? |
0.200+/
- Zero.015 |
0.275 +/- 0.
015 |
0.200+/-0
.015 |
Passo (media di bidirezionale)
misurazione) |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
Irregolarità sulla fibra
lunghezza e punto |
dB |
≤ 0.05 |
≤ 0.05 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
| Discontinuità |
Differenze di scattering
coefficiente |
dB/km |
≤ 0.05 |
≤ 0.03 |
≤ 0.08 |
≤ 0.10 |
≤ 0.08 |
| Uniformità dell'attenuazione |
dB/km |
≤ 0.01 |
≤ 0.01 |
|
|
|
| Dimetro di nucleo |
- Sì. |
|
|
50+/1.0 |
62.5+/-2.5 |
50+/1.0 |
| Diametro del rivestimento |
- Sì. |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Non circolarità del rivestimento |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Diametro del rivestimento |
- Sì. |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Rivestimento/cappannotto
errore concentrico |
- Sì. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Rivestimento non circolare |
% |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
≤ 6.0 |
| Errore di conentricità del nucleo/rivestimento |
- Sì. |
≤ 0.6 |
≤ 0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Curl ((radius) |
- Sì. |
≤ 4 |
≤ 4 |
- Cosa? |
- Cosa? |
- Cosa? |
