| Luogo di origine | Cina |
| Marca | Fiberplan |
| Certificazione | ISO 9001, TUV |
| Numero di modello | GJYXCH |
Cable a goccia FTTH a singolo nucleo
Con il Messaggero
Descrizione
Il cavo FTTH (Fiber to the Home) è progettato per le connessioni dirette con le case, offrendo
Il sistema è dotato di un'unità di fibra ottica a
Il suo nucleo è circondato da elementi di resistenza parallela per una maggiore durata.
Il dispositivo è dotato di un dispositivo di protezione per il controllo delle emissioni di gas di scarico, di un dispositivo di controllo delle emissioni di gas di scarico e di un dispositivo di controllo delle emissioni di gas di scarico.
con una guaina nera di polietilene ad alta densità (HDPE), l'intero impianto funge da scudo contro
Questo sistema di costruzione garantisce un'efficacia e una sicurezza
connettività ad alte prestazioni specificamente progettata per applicazioni residenziali.
Applicazione
Il cavo FTTH descritto è altamente versatile e ben adatto a diversi scenari di implementazione:
1. Impiego esterno e verticale: progettato per un uso esterno e verticale robusto, garantisce
L'impianto è dotato di un elevato livello di resistenza e di capacità di adattamento in vari ambienti, che lo rende ideale per installazioni che richiedono
resistenza alle dure condizioni meteorologiche o alle sfide di percorrenza verticale.
2Compatibilità con le apparecchiature di comunicazione: progettato per un'integrazione senza soluzione di continuità con un'ampia gamma di apparecchiature di comunicazione.
Questo cavo consente una connettività efficiente e un utilizzo più efficiente dei dispositivi di comunicazione.
La sua compatibilità migliora l'affidabilità della rete
e prestazioni.
3- versatilità per la comunicazione su rete locale e a lunga distanza:
Per le comunicazioni su lunghe distanze o all'interno di reti locali, questo cavo eccelle in
La sua versatilità garantisce di soddisfare efficacemente le diverse esigenze di comunicazione,
che lo rende una scelta pratica per varie applicazioni.
Caratteristiche
Il cavo FTTH descritto è versatile e adatto a vari scenari di distribuzione:
1- Impiego esterno e verticale: progettato per un uso esterno robusto e distribuzione verticale,
Questo lo rende adatto per installazioni
che richiedono resilienza alle dure condizioni meteorologiche o alle sfide di percorrenza verticale.
2- Compatibilità con le apparecchiature di comunicazione: la costruzione del cavo consente di
Questa compatibilità garantisce un'integrazione con una serie di dispositivi e sistemi di comunicazione.
L'obiettivo è quello di garantire una connettività efficiente e un funzionamento regolare delle reti di comunicazione, migliorando l'efficacia complessiva delle reti.
affidabilità della rete.
3- versatilità per la comunicazione a lunga distanza e in rete locale: in grado di facilitare
per la comunicazione su lunghe distanze o all'interno di reti locali, questo cavo è flessibile
La sua versatilità e facilità d'uso la rendono una soluzione pratica.
scelta per le varie esigenze di comunicazione.

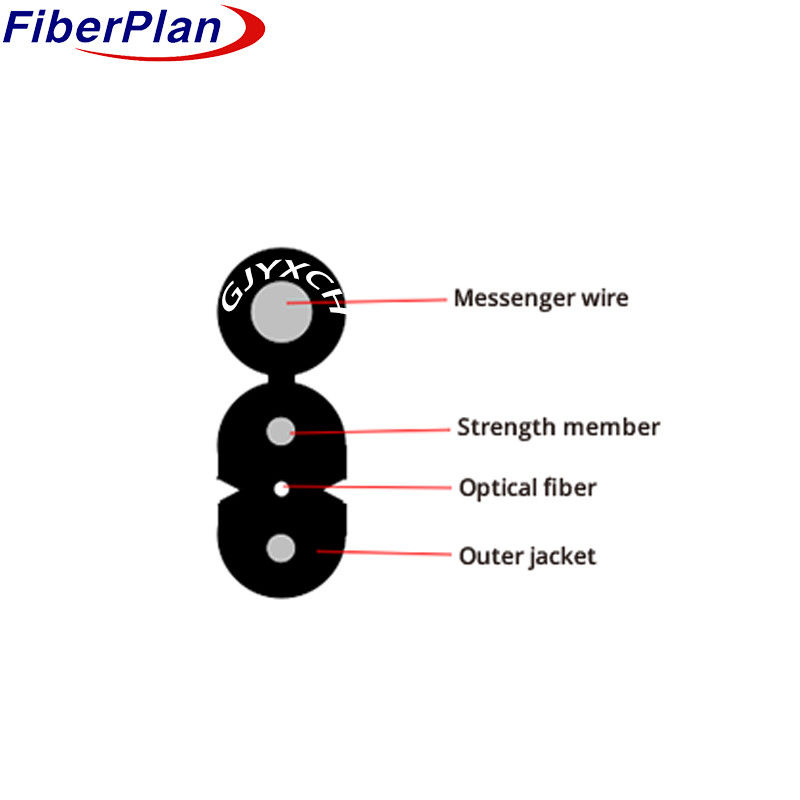

Dettagli della costruzione del cavo
| Numero di fibre | 1~4 nuclei | |||||||
| membro della forza | Materiale | Acciaio galvanizzato/FRP/KFRP | ||||||
| diametro | 2*(0,4~0,8 mm | |||||||
| Filtro Messenger di auto-appoggio | Materiale | Fabbricazione a partire da fili di acciaio galvanizzato | ||||||
| diametro | 1.0 mm | |||||||
| Involucro esterno | materiale | LSZH | ||||||
| diametro | 10,8 ± 0,2 mm | |||||||
| Dimensione del cavo (altezza * larghezza) | 2.0(±0.1) mm × 5.0(±0.2) mm | |||||||
| Spessore della guaina del cavo | Max. 0,8 mm/min. 0,4 mm | |||||||
| Spessore della guaina del messaggero | 0.5~0.7 mm | |||||||
| Peso del cavo | 1~4 nuclei | 18.2 kg | ||||||
Caratteristiche meccaniche del cavo
| Articolo 2 | Descrizione | ||||||
| Intervallo di temperatura di installazione ((°C) | -20+60 | ||||||
| Temperatura di esercizio e di trasporto ((°C) | -40+70 | ||||||
| Radius di piegatura min ((mm) | A lungo termine | 15D | |||||
| Min Curvatura Radio (mm) |
A breve termine | 30D | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A lungo termine | 300 | |||||
| Min autorizzato Resistenza alla trazione ((N) |
A breve termine | 600 | |||||
| Carico di schiacciamento (N/100 mm) | A lungo termine | 1000 | |||||
| Carico di schiacciamento (N/100 mm) | a breve termine | 2200 | |||||
Caratteristica della fibra
| Stile in fibra | Unità | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condizione | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| attenuazione | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 30,010 | - Cosa? | - Cosa? | |||
| Depressione | 1550 nm | Ps/(nm*km) | - Cosa? | ≤ 18 | - Cosa? | - Cosa? | Depressione |
| 1625 nm | Ps/(nm*km) | - Cosa? | ≤ 22 | - Cosa? | - Cosa? | ||
| Larghezza di banda | 850 nm | MHZ.KM | - Cosa? | - Cosa? | ¥400 | ¢160 | Larghezza di banda |
| 1300 nm | MHZ.KM | - Cosa? | - Cosa? | ¥800 | ¥ 500 | ||
| lunghezza d'onda di dispersione zero | nm | 1300-1324 | ¥1302, ≤ 1322 |
- Cosa? | - Cosa? | ¥ 1295, ≤ 1320 |
|
| Pendiente di depressione zero | nm | ≤ 0.092 | ≤ 0.091 | - Cosa? | - Cosa? | - Cosa? | |
| PMD Fibra individuale massima | ≤ 0.2 | ≤ 0.2 | - Cosa? | - Cosa? | ≤ 0.11 | ||
| Valore del collegamento di progettazione PMD | Ps(nm2*k m) |
≤ 0.12 | ≤ 0.08 | - Cosa? | - Cosa? | - Cosa? | |
| Lunghezza d'onda di taglio della fibra λc | nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Cosa? | - Cosa? | - Cosa? | |
| Sutoff del cavo lunghezza d'onda λcc |
nm | ≤ 1260 | ≤ 1260 | - Cosa? | - Cosa? | - Cosa? | |
| MFD | 1310 nm | - Sì. | 9.2+/-0.4 | 9.2+/-0.4 | - Cosa? | - Cosa? | - Cosa? |
| 1550 nm | - Sì. | 10.4+/-0.8 | 10.4+/-0.8 | - Cosa? | - Cosa? | - Cosa? | |
| Numerico Apertura (NA) |
- Cosa? | - Cosa? | 0.200+/ - Zero.015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| Passo (media di bidirezionale) misurazione) |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Irregolarità sulla fibra lunghezza e punto |
dB | ≤ 0.05 | ≤ 0.05 | ≤ 0.10 | ≤ 0.10 | ≤ 0.10 | |
| Discontinuità | |||||||
| Differenze di scattering coefficiente |
dB/km | ≤ 0.05 | ≤ 0.03 | ≤ 0.08 | ≤ 0.10 | ≤ 0.08 | |
| Uniformità dell'attenuazione | dB/km | ≤ 0.01 | ≤ 0.01 | ||||
| Dimetro di nucleo | - Sì. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Diametro del rivestimento | - Sì. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Non circolarità del rivestimento | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Diametro del rivestimento | - Sì. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Rivestimento/cappannotto errore concentrico |
- Sì. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Rivestimento non circolare | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Errore di conentricità del nucleo/rivestimento | - Sì. | ≤ 0.6 | ≤ 0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Curl ((radius) | - Sì. | ≤ 4 | ≤ 4 | - Cosa? | - Cosa? | - Cosa? | |
